近日，太阳集团1088vip倪振华教授和吕俊鹏教授课题组与新加坡科技局材料工程研究院吴靖研究员合作，发现在基于二维Bi2O2Se的场效应晶体管中施加门电压可以调控极化光学声子散射到压电散射的转变，实现了塞贝克系数与电导率的去耦合，达到了宽温度范围的高热电功率因子。相关成果以“Gate-Tunable Polar Optical Phonon to Piezoelectric Scattering in Few-Layer Bi2O2Se for High-Performance Thermoelectrics”为题发表在材料学领域重要刊物Advanced Materials上。
基于塞贝克效应的热电材料可以实现热能和电能的直接转换，在绿色清洁能源和低温制冷等领域有着十分重要的应用，如何提高热电材料转化效率一直是该领域研究的核心问题。热电参数之间的强耦合使得提高材料的热电性能具有挑战性。长期以来，由于载流子散射机制的复杂性，在调控载流子散射机制方面十分困难，因此常常忽略了载流子迁移率在独立增强热电性能（不牺牲塞贝克系数的情况下提高电导率）方面的作用。

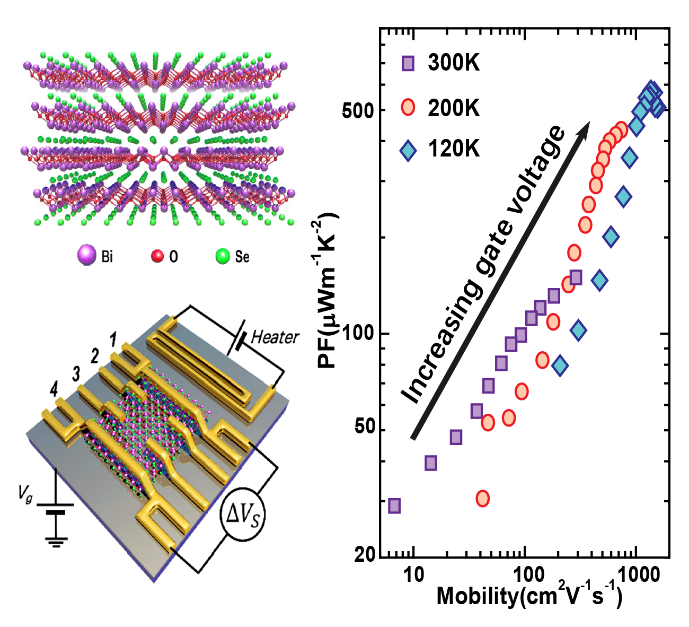

不同于目前广泛研究的石墨烯，过渡金属硫化物，黑磷等二维材料，二维Bi2O2Se的低声子群速度和强声子非谐散射使其具有极低的热导率(~0.92 W/mK APL 115, 193103 (2019))，同时兼具的高电子迁移率和良好的环境稳定性使得其在热电以及能源转化领域有着巨大的潜力。基于二维Bi2O2Se场效应晶体管的热电输运，二维Bi2O2Se载流子迁移率在高温下由极化光学声子散射主导，在低温下由压电散射主导。当压电散射主导时，其迁移率显著提高。同时电导率的急剧上升并没有导致塞贝克系数的明显下降，表明散射机制的调控可以实现电导率和塞贝克系数的去耦合。这与之前通过调控载流子浓度来平衡电导率和塞贝克系数的策略完全不同。同时，这种散射机制的转变温度具有高度的门电压可调性，通过施加一定大小的门电压，可以显著提高极化光学声子散射到压电散射的转变温度。热电功率因子与迁移率在两个数量级的调制上展现出近似线性的相关性，最终实现宽温度范围(80-200K)的高热电功率因子(>400mW-1m-1K-2)。
该工作发现了通过门电压调控二维Bi2O2Se的散射机制可以有效的调节其热电性能，证明了散射机制的调控可以很好的实现热电参数之间的去耦合。高栅极可调性允许对散射机制进行精细的控制，从而揭示更深入的物理机制。
本文第一作者为太阳集团1088vip博士生杨昉，倪振华教授，吕俊鹏教授，吴靖研究员为共同通讯作者。该工作受到国家重点研发计划、国家自然科学基金、中央高校基本科研业务费等项目的资助。
论文链接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202004786
